INA ZKLF2575-2RS-2AP-XL轴承代号说明
Z
K
L
F
2
5
7
5
-
2
R
S
-
2
A
P
-
X
L
ZKLF：丝杠用双列推力角接触球轴承（螺栓安装）
25：内径代号，公称内径：25 mm
75：外径代号，公称外径：75 mm
-2RS：两侧有轴向防护型接触唇式密封圈
-2AP：推力角接触球轴承，两个轴承组成的配对轴承组
-XL：X-life 长寿命轴承标记
ZKLF：
丝杠用双列推力角接触球轴承（螺栓安装）
25：
内径代号，公称内径：25 mm
75：
外径代号，公称外径：75 mm
-2RS：
两侧有轴向防护型接触唇式密封圈
-2AP：
推力角接触球轴承，两个轴承组成的配对轴承组
-XL：
X-life 长寿命轴承标记

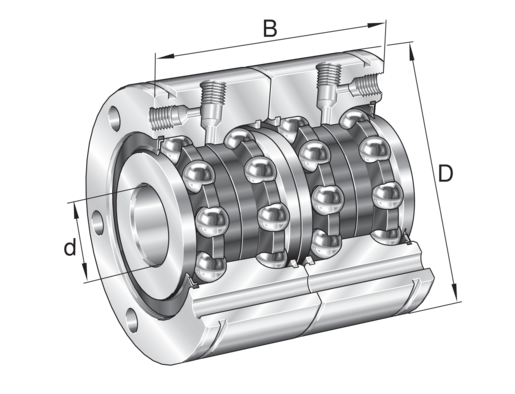

INA ZKLF2575-2RS-2AP-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.005 mm | 内径下公差 | |
| D | 75 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.01 mm | 外径下公差 | |
| B | 56 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.25 mm | 宽度下公差 | |
| Ca | 49,000 N | 基本额定动载荷，轴向 |
| C0a | 111,000 N | 基本额定静载荷，轴向 |
| Cua | 6,700 N | 极限疲劳载荷，轴向 |
| nG Grease | 5,700 1/min | 极限转速-脂润滑 |
| nϑ | 2,600 1/min | 热安全运行转速 |
| MR | 0.6 Nm | 轴承摩擦力矩 |
| 1.389 kg | 重量 | |
| 尺寸参数 | ||
| d1 | 40.5 mm | 内圈挡边直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| J | 58 mm | 安装孔节圆直径 |
| d2 | 6.8 mm | 安装孔直径 |
| b | 3 mm | 抽汽口宽度 |
| I | 47 mm | 抽汽口距离 |
| n | 8 | 安装孔倾斜量 |
| t | 45 ° | 安装孔倾斜分离角 |
| a | 60 ° | 接触角 |
| 安装参数 | ||
| Da max | 48 mm | 壳体最大直径 |
| da min | 32 mm | 最小轴径 |
| t1 | 0.1 mm | 壳体中孔的位置公差 |
| M6X70 | 固定螺钉尺寸 | |
| na | 8 | 相邻结构中的孔数 |
| ta | 45 ° | 相邻孔倾斜分离角 |
| M6 | 润滑用连接螺纹 | |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| caL | 1,300 N/µm | 轴向刚度 |
| ckL | 450 Nm/mrad | 倾斜刚度 |
| Mm | 0.972 kg * cm² | 质量惯性矩 |
| 2 µm | 轴向跳动 | |
| ZMA25/45 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM25 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 25 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 9,123 N | 所需锁紧螺母轴向力 | |
INA ZKLF2575-2RS-2AP-XL轴承后缀
| 轴承数 | 2AP | 轴向角接触球轴承，配对 |
| 密封 | 2RS | 两侧接触式唇形密封件 |
| 公差等级 | 标准 |
