INA XV90轴承代号说明
X
V
9
0

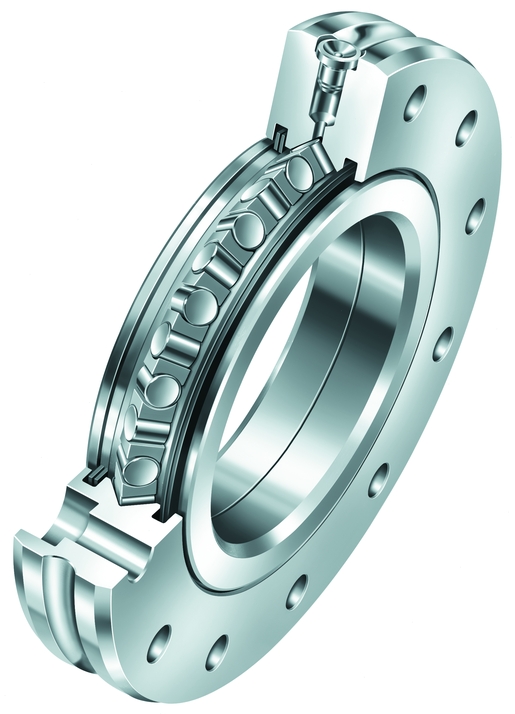

XV：交叉滚子回转支承轴承
90：内径代号，内径：90 mm
XV：
交叉滚子回转支承轴承
90：
内径代号，内径：90 mm
INA XV90轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d1 | 90 mm | 孔径 |
| 0.016 | 内径上公差 | |
| -0.006 | 内径下公差 | |
| Da | 145 mm | 外径 |
| 0 | 外径上公差 | |
| -0.025 | 外径下公差 | |
| hi | 19 mm | 内圈高度 |
| 1.197 kg | 重量 | |
| 尺寸参数 | ||
| Di | 105.5 mm | 外圈内径 |
| da | 104.5 mm | 内圈外径 |
| Ha | 18 mm | 外圈宽度 |
| La | 130 mm | 固定孔节圆直径 |
| nB | 16 | 周围均匀分布的固定孔数量 |
| dB | 6.6 mm | 外圈固定孔直径 |
| dS | 11 mm | 固定孔的沉头直径 |
| tS | 6.4 mm | 固定孔的埋头深度 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 计算因素 | ||
| 0.01 mm | 旋转精度，径向 | |
| 0.01 mm | 旋转精度，轴向 | |
| Ca | 35,000 N | 基本额定动载荷，轴向 |
| C0a | 111,000 N | 基本额定静载荷，轴向 |
| Cr | 25,000 N | 径向额定动载荷（仅适用于径向载荷） |
| C0r | 54,000 N | 径向额定静载荷（仅适用于径向载荷） |
| Fr zul. | 15,300 kN | 螺钉最大径向载荷（摩擦接触） |
| NG Grease | 728 1/min | 极限转速-脂润滑-正常游隙 |
| NG Grease | 364 1/min | 极限转速-脂润滑-预紧 |
