INA RWU55-F-HL-V3-G1轴承代号说明
R
W
U
5
5
-
F
-
H
L
-
V
3
-
G
1
RWU：四列循环滚子滑块（与 TSX 导轨组成 RUE 系列成套直线导轨）
55：导轨大小：55 mm
-F：系统版本F，扩展设计
-HL：加高型加长滑块
-V3：预压等级 V3级
-G1：精度等级 G1级
RWU：
四列循环滚子滑块（与 TSX 导轨组成 RUE 系列成套直线导轨）
55：
导轨大小：55 mm
-F：
系统版本F，扩展设计
-HL：
加高型加长滑块
-V3：
预压等级 V3级
-G1：
精度等级 G1级
INA RWU55-F-HL-V3-G1轴承尺寸、参数与图纸

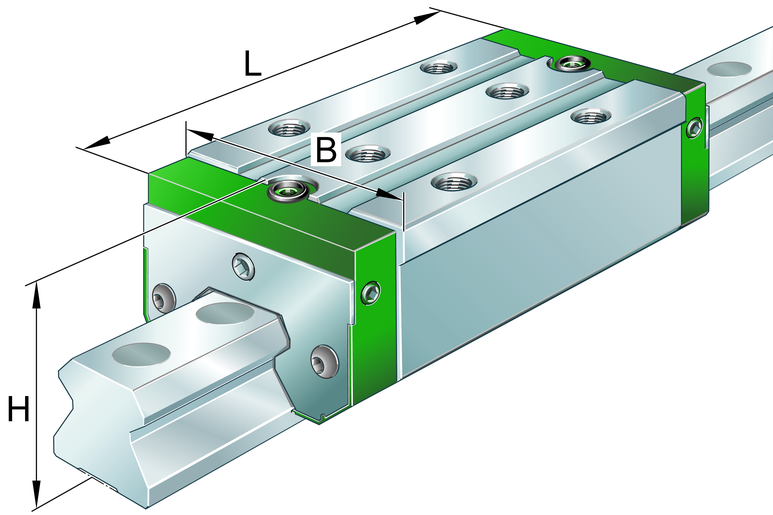

| 主要尺寸&性能数据 | ||
| H | 80 mm | 系统高度 |
| B | 100 mm | 托架宽度 |
| L | 210.7 mm | 托架全长 |
| C | 167,000 N | 额定动载荷 |
| C | 415,000 N | 额定动载荷 |
| M0x | 4,226 Nm | 轴静态力矩额定值 X |
| M0y | 12,214 Nm | 轴静态力矩额定值 Y |
| M0Z | 11,010 Nm | 轴静态力矩额定值 Z |
| 6.34 kg | 重量 | |
| 安装参数 | ||
| A1 | 23.5 mm | |
| JB | 75 mm | |
| b | 53 mm | 宽轨 |
| A2 | 12.5 mm | |
| L1 | 165 mm | |
| LS | 2.75 mm | |
| JL | 95 mm | |
| H1 | 11 mm | |
| H4 | 61.4 mm | |
| H5 | 16 mm | |
| T5 | 15 mm | |
| G2 | M12 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 140 Nm | 最大拧紧力矩 |
| A3 | 18.1 mm | 润滑接头 |
| N3 | M6 | 润滑接头 |
| t N3 | 6 mm | 润滑接头的最大允许螺钉深度 |
| A4 | 18.1 mm | 润滑接头 |
| N4 | 6 | 润滑接头 |
| t N4 | 6 mm | 润滑接头的最大允许螺钉深度 |
| JL6 | 51.9 mm | 润滑接头 |
| N2 | 6 mm | 相邻结构中润滑孔的最大直径 |
| JL5 | 40.6 mm | 润滑接头 |
| GS | M4x4 | |
| O | 10x1,5 mm | 符合 DIN 3771 标准的 O 形圈 |
INA RWU55-F-HL-V3-G1轴承后缀
| 尺码代码 | 55 | |
| 版本 | F | 版本 |
| 托架设计 | HL | 高，长托架 |
