INA RATRY35-XL轴承代号说明
R
A
T
R
Y
3
5
-
X
L
RA：通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元

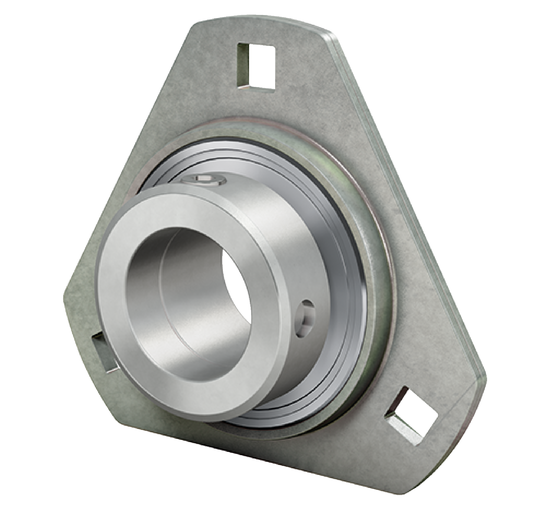

TR：RATR：冲压钢三角形轴承座 FLAN..-MSTR 与 RAE..-NPP（-B）外球面球轴承组成的带座轴承单元
Y：嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
35：内径代号，内径：35 mm
-XL：X-life 长寿命轴承标记
RA：
通过偏心套圈固定内圈，内圈在一侧加宽的无润滑孔外球面球轴承座单元
TR：
RATR：冲压钢三角形轴承座 FLAN..-MSTR 与 RAE..-NPP（-B）外球面球轴承组成的带座轴承单元
Y：
嵌入 AY..-NPP-B 或 GAY..-NPP-B 或 GYE..-KRR-B 系列外球面球轴承
35：
内径代号，内径：35 mm
-XL：
X-life 长寿命轴承标记
INA RATRY35-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 35 mm | 内径 |
| H2 | 105.6 mm | 法兰高度 |
| H | 122 mm | 法兰高度 |
| H | 122 mm | 法兰宽度 |
| U | 28 mm | 单元总高度 |
| Cr | 25,500 N | 径向额定动载荷 |
| C0r | 15,300 N | 径向额定静载荷 |
| C0r G | 6,400 N | 承载能力（外壳） |
| Cg | 6,400 N | 承载能力（外壳） |
| 0.63 kg | 重量 | |
| 尺寸参数 | ||
| A | 9.5 mm | 外壳高度 |
| H1 | 44.5 mm | 轴距 |
| S | 2.5 mm | 法兰厚度 |
| V | 81 mm | 壳体肩部直径 |
| 安装参数 | ||
| J | 100 mm | 固定孔距 |
| J | 100 mm | 节圆直径（孔） |
| N | 10.5 mm | 方形固定 |
| n | 3 | 螺丝孔数 |
| 附加附件 | ||
| 2 | 壳体数量 | |
| FLAN72-MSTR | 外壳 | |
| GAY35-XL-NPP-B | 轴承型号 | |
