INA PBS12-XL轴承代号说明
P
B
S
1
2
-
X
L

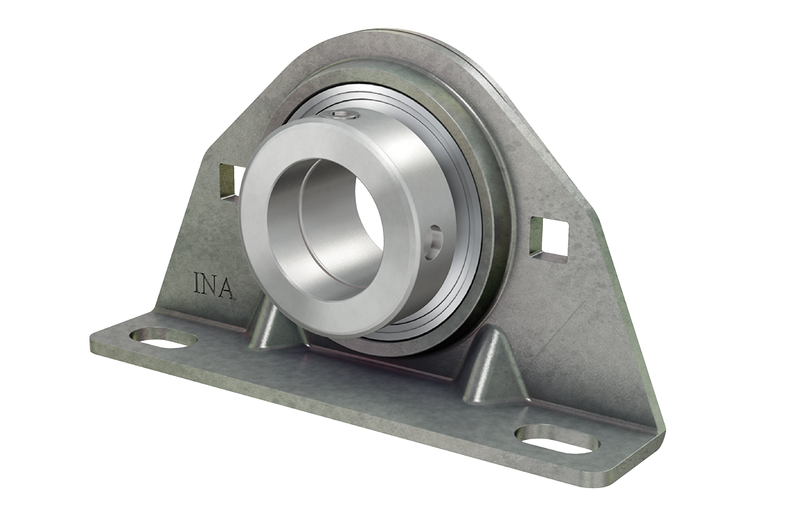

PBS：冲压钢立式轴承座 GEH..-PBS 与 RAE..-NPP（-B）外球面球轴承组成的带座轴承单元
12：内径代号，内径：12 mm
-XL：X-life 长寿命轴承标记
PBS：
冲压钢立式轴承座 GEH..-PBS 与 RAE..-NPP（-B）外球面球轴承组成的带座轴承单元
12：
内径代号，内径：12 mm
-XL：
X-life 长寿命轴承标记
INA PBS12-XL轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 12 mm | 内径 |
| H2 | 59.6 mm | 高度 |
| L | 123.8 mm | 总长度 |
| C0r G | 2,700 N | 承载能力（外壳） |
| 0.32 kg | 重量 | |
| 尺寸参数 | ||
| H | 30.2 mm | 轴距 |
| A | 32.5 mm | 宽度（基座） |
| A1 | 14.2 mm | 宽度（头部） |
| H1 | 2.6 mm | 高度（基座） |
| P | 25.4 mm | 支撑距离 |
| 安装参数 | ||
| J | 92 mm | 固定孔距 |
| N | 10.5 mm | 宽度（锁） |
| N1 | 5.6 mm | 槽中心距 |
| S | 15 mm | 固定距离 |
| 附加附件 | ||
| GEH40-PBS | 外壳 | |
| RAE12-XL-NPP-B | 轴承型号 | |
