FAG 3309-DA轴承代号说明
3
3
0
9
-
D
A
3：双列角接触球轴承
3：尺寸系列：03系列
09：内径：45 mm
-D：-DA：双内圈
A：轴承组具有很小的轴向内部游隙
3：
双列角接触球轴承
3：
尺寸系列：03系列
09：
内径：45 mm
-D：
-DA：双内圈
A：
轴承组具有很小的轴向内部游隙

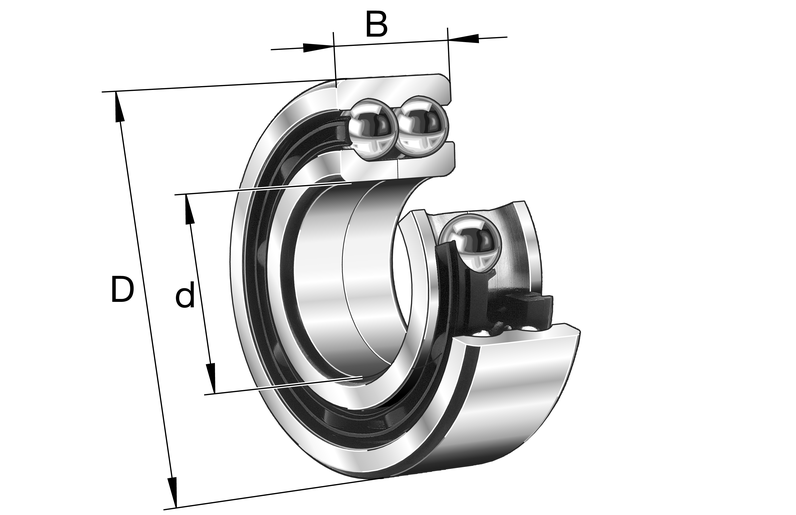

FAG 3309-DA轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 100 mm | 外径 |
| B | 39.7 mm | 宽度 |
| Cr | 71,000 N | 径向额定动载荷 |
| C0r | 64,000 N | 径向额定静载荷 |
| Cur | 3,600 N | 径向疲劳极限载荷 |
| nG | 7,500 1/min | 极限转速 |
| nϑr | 5,800 1/min | 参考转速 |
| 1.49 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 86.7 mm | 外圈肩径 |
| d1 | 68.3 mm | 内圈肩径 |
| a | 93 mm | 压力锥顶点之间的距离 |
| α | 45 ° | 接触角 |
| 安装参数 | ||
| da min | 54 mm | 轴肩最小直径 |
| Da max | 91 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
